KE CDK-BAYO SEH/SEV SET Schwenkbarer Kappenfräser

Für stationäre Zangen Flexibel einsetzbar

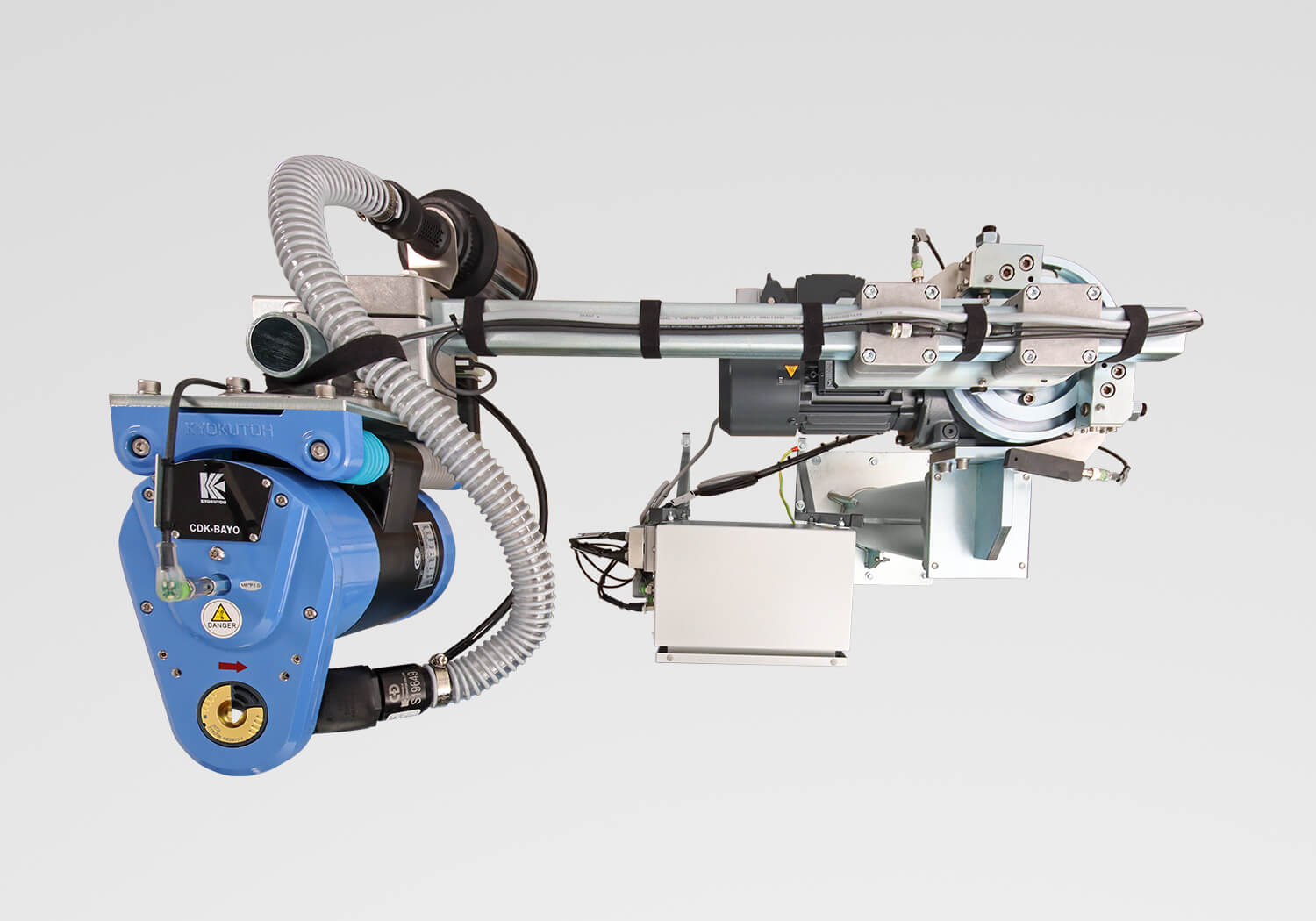

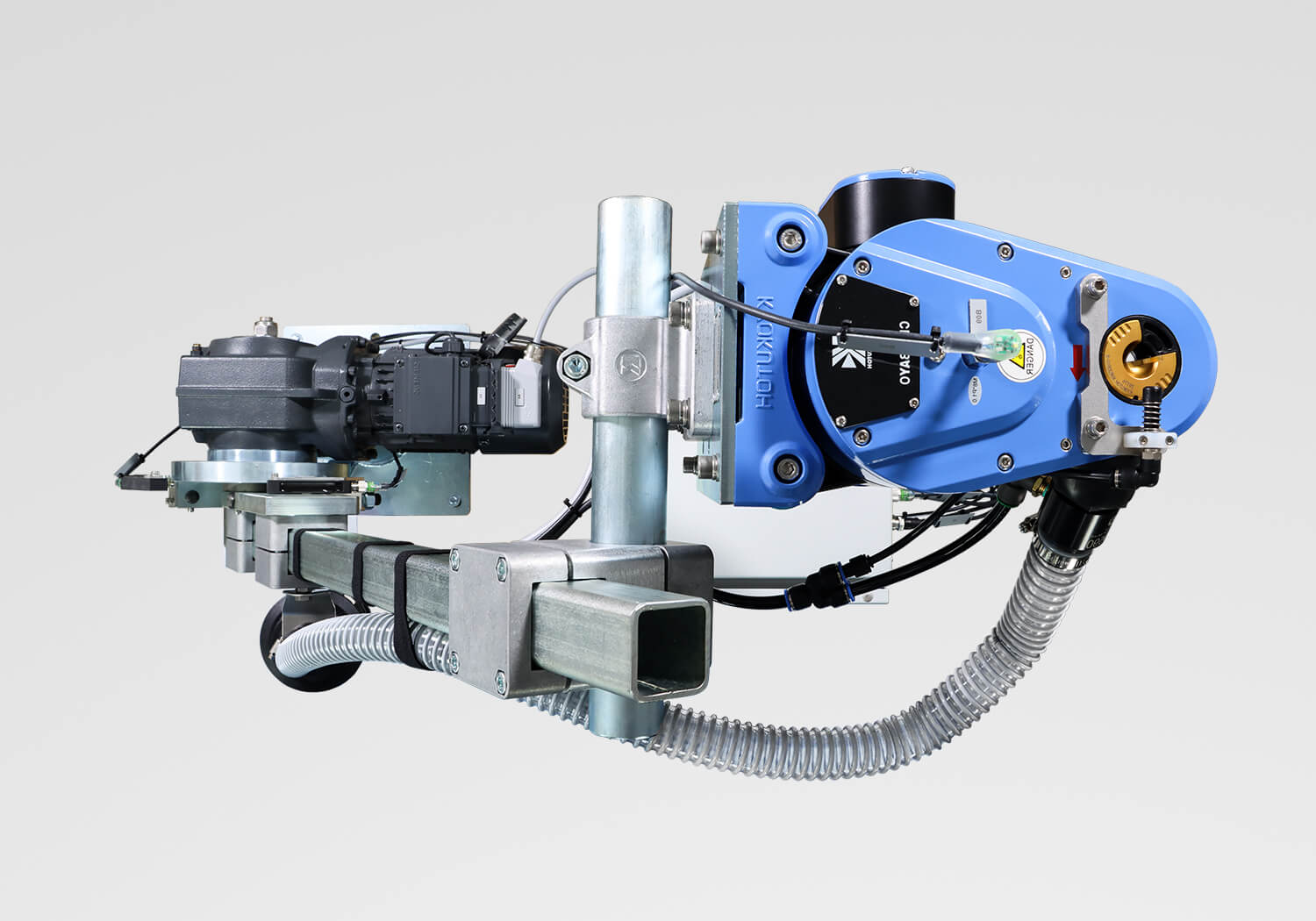

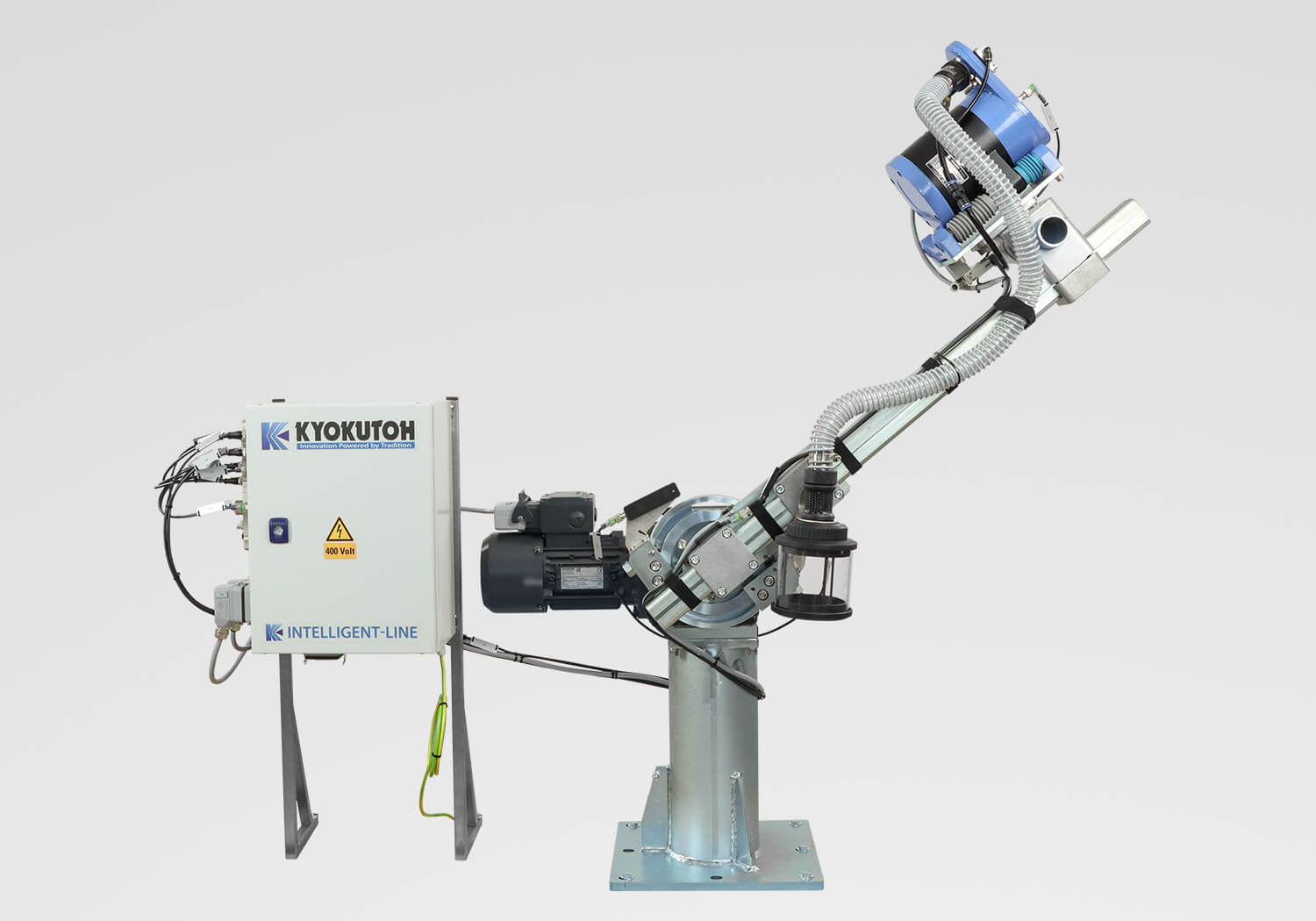

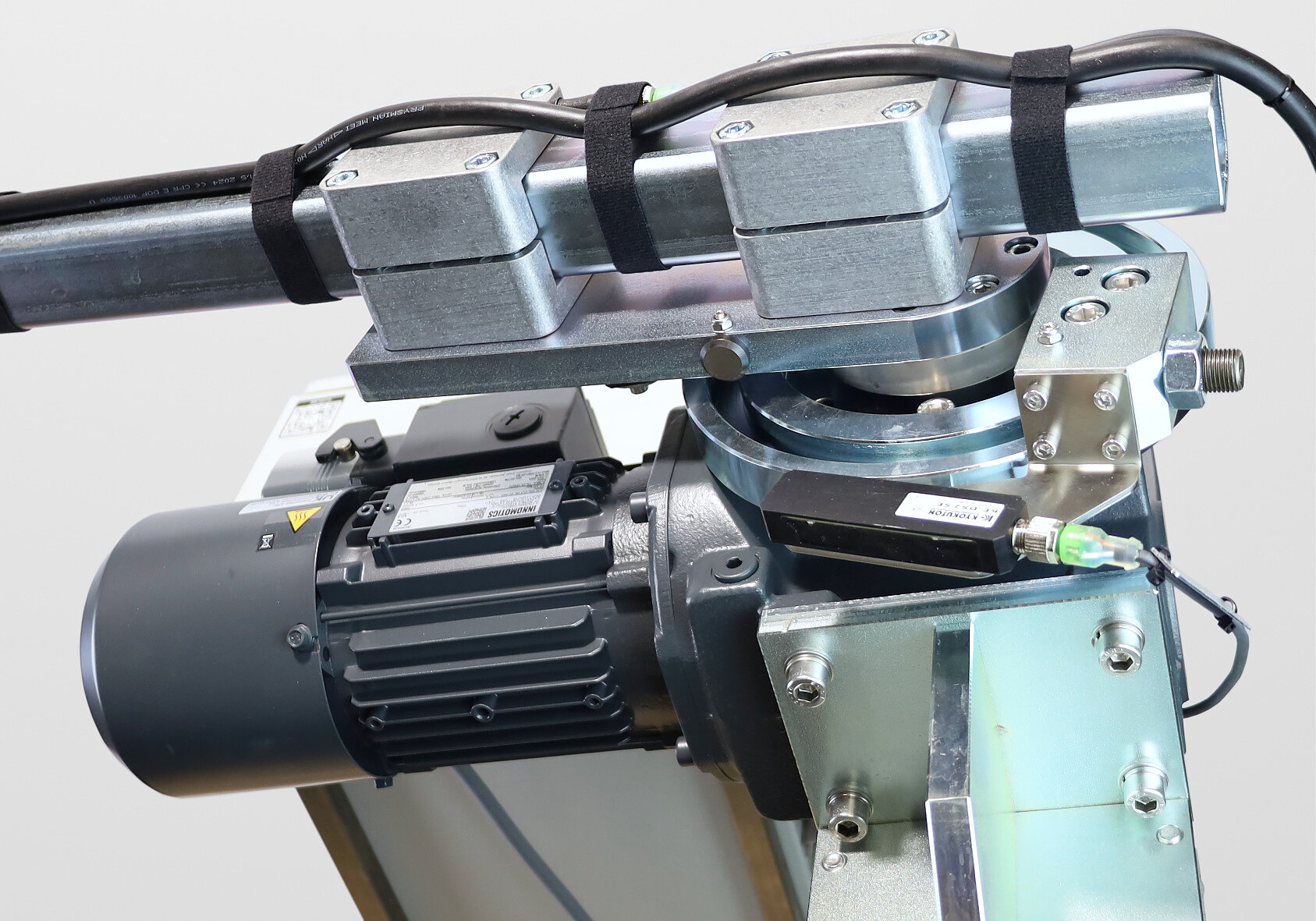

Für das Fräsen von Elektrodenkappen an stationären Schweißzangen bietet KYOKUTOH eine äußerst flexible Schwenker-Lösung an. Dabei wird der Elektroden-Kappenfräser auf dem Schwenker montiert und lässt sich sehr flexibel zur festinstallierten Schweißzange ansteuern.

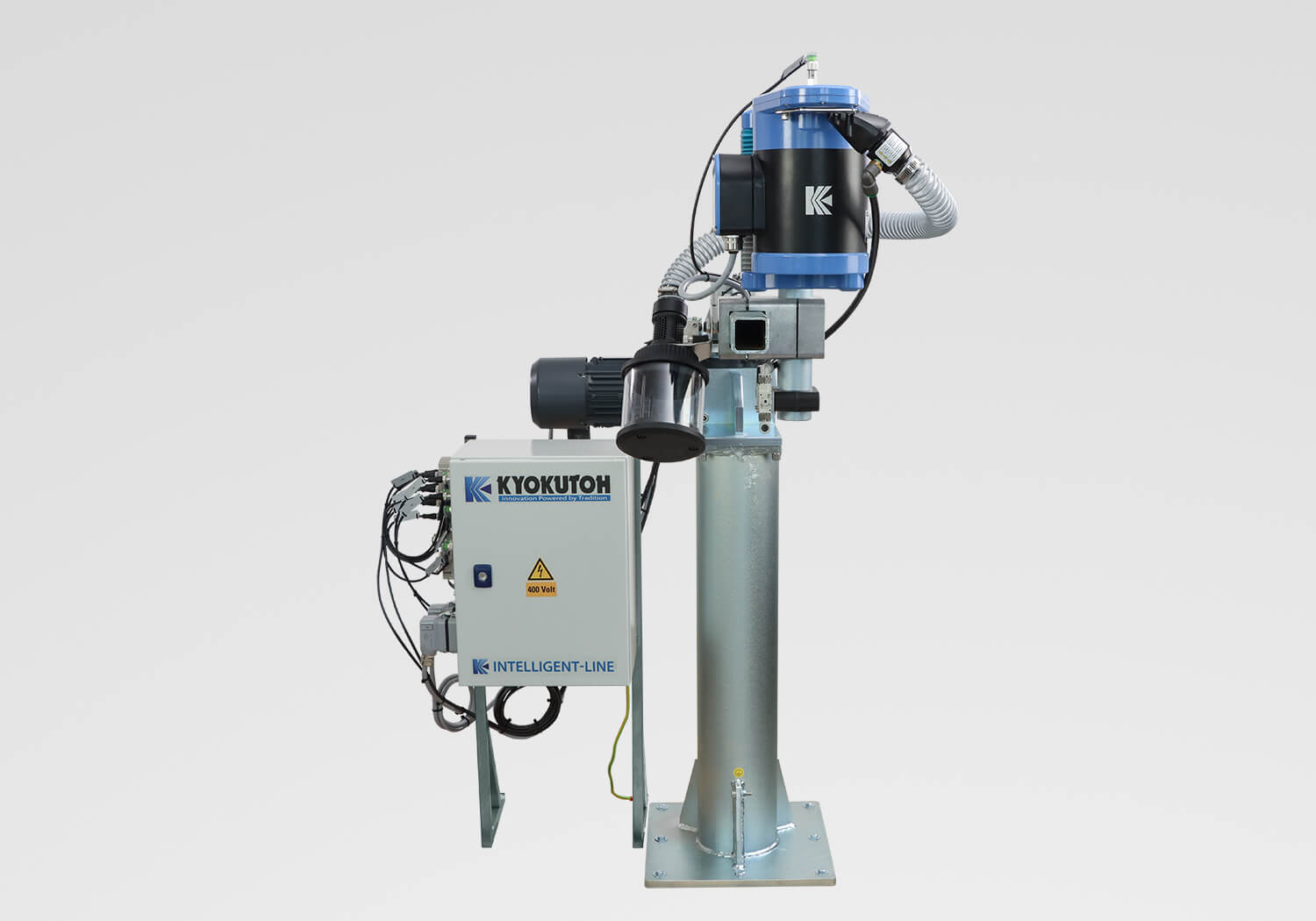

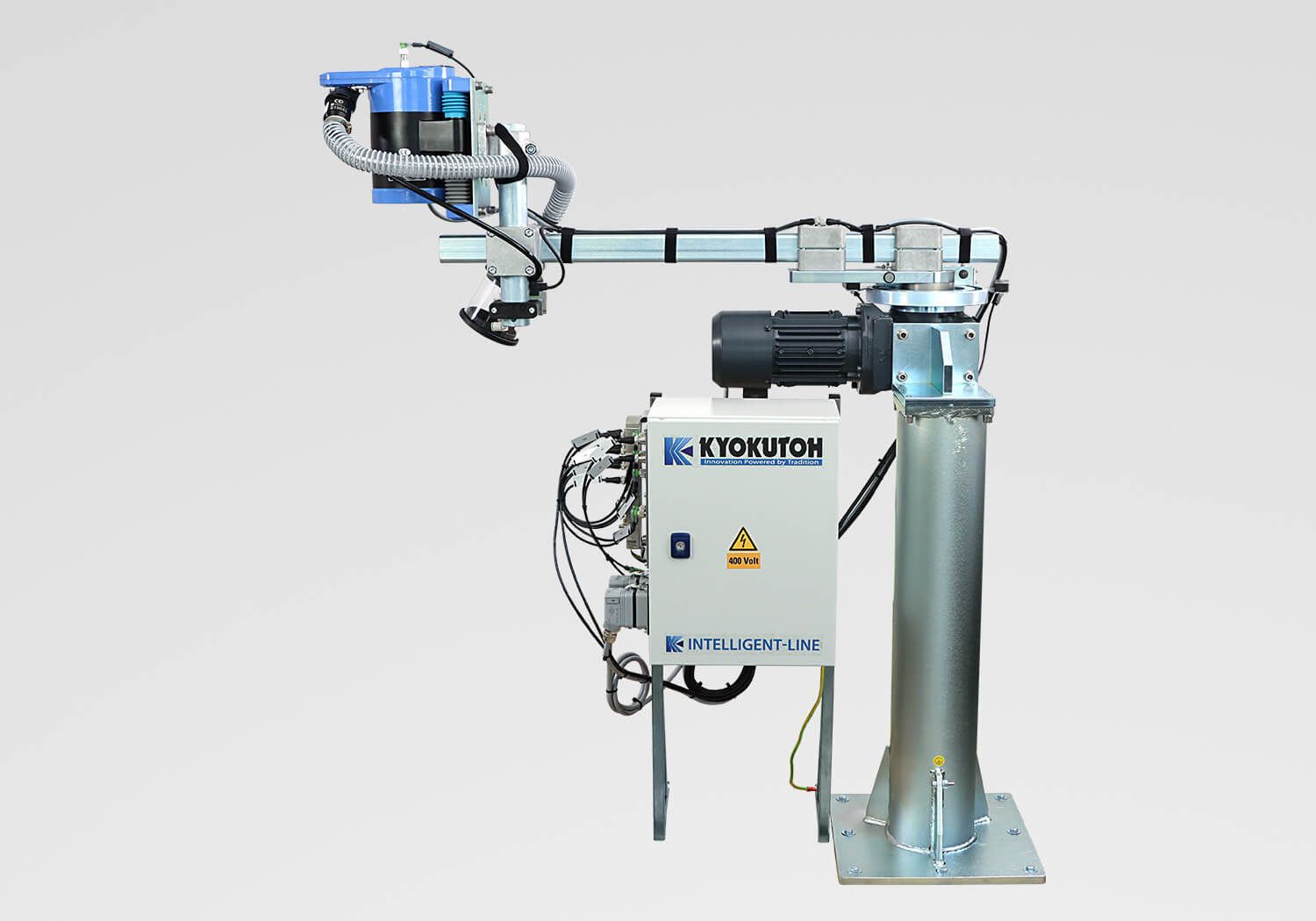

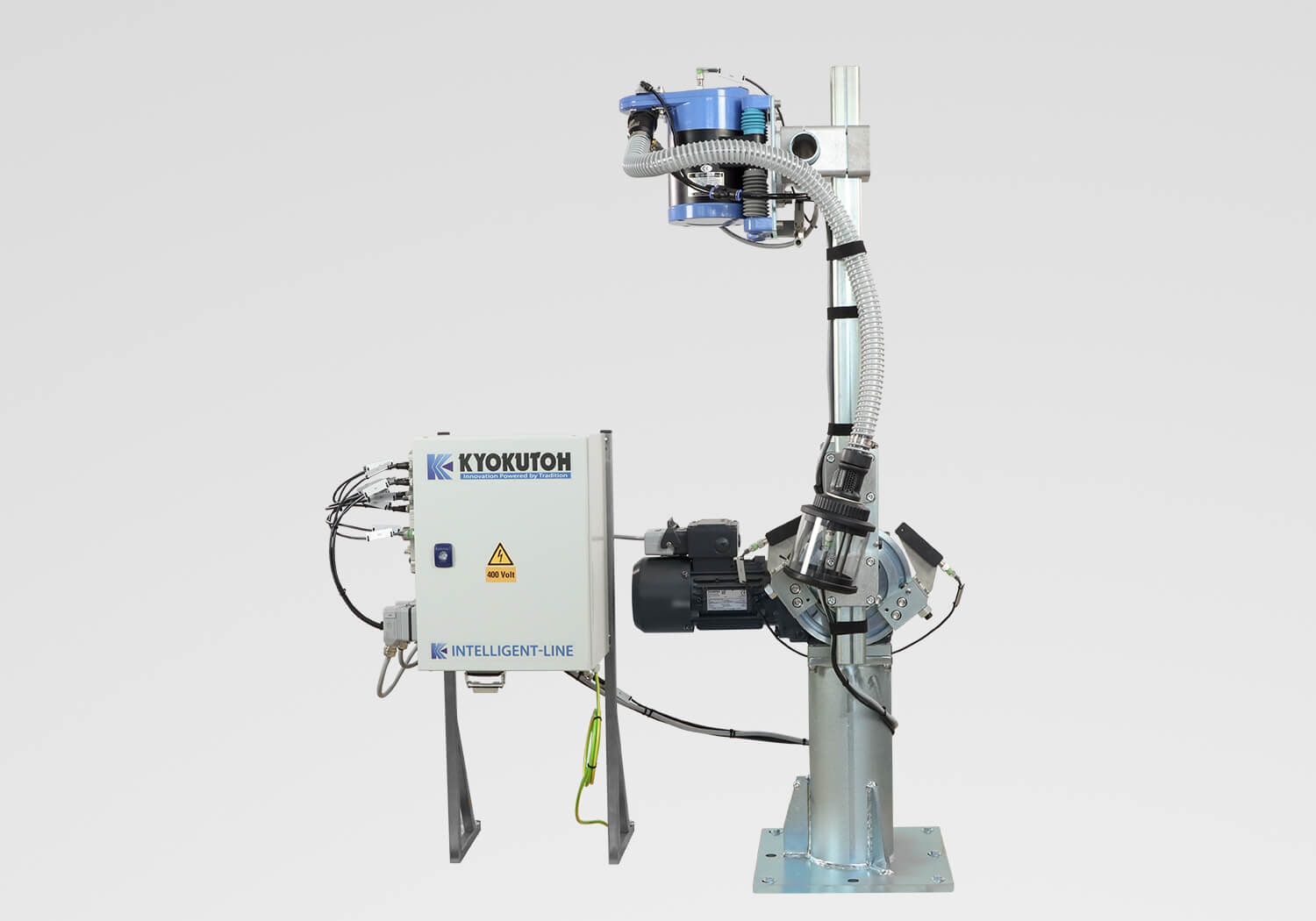

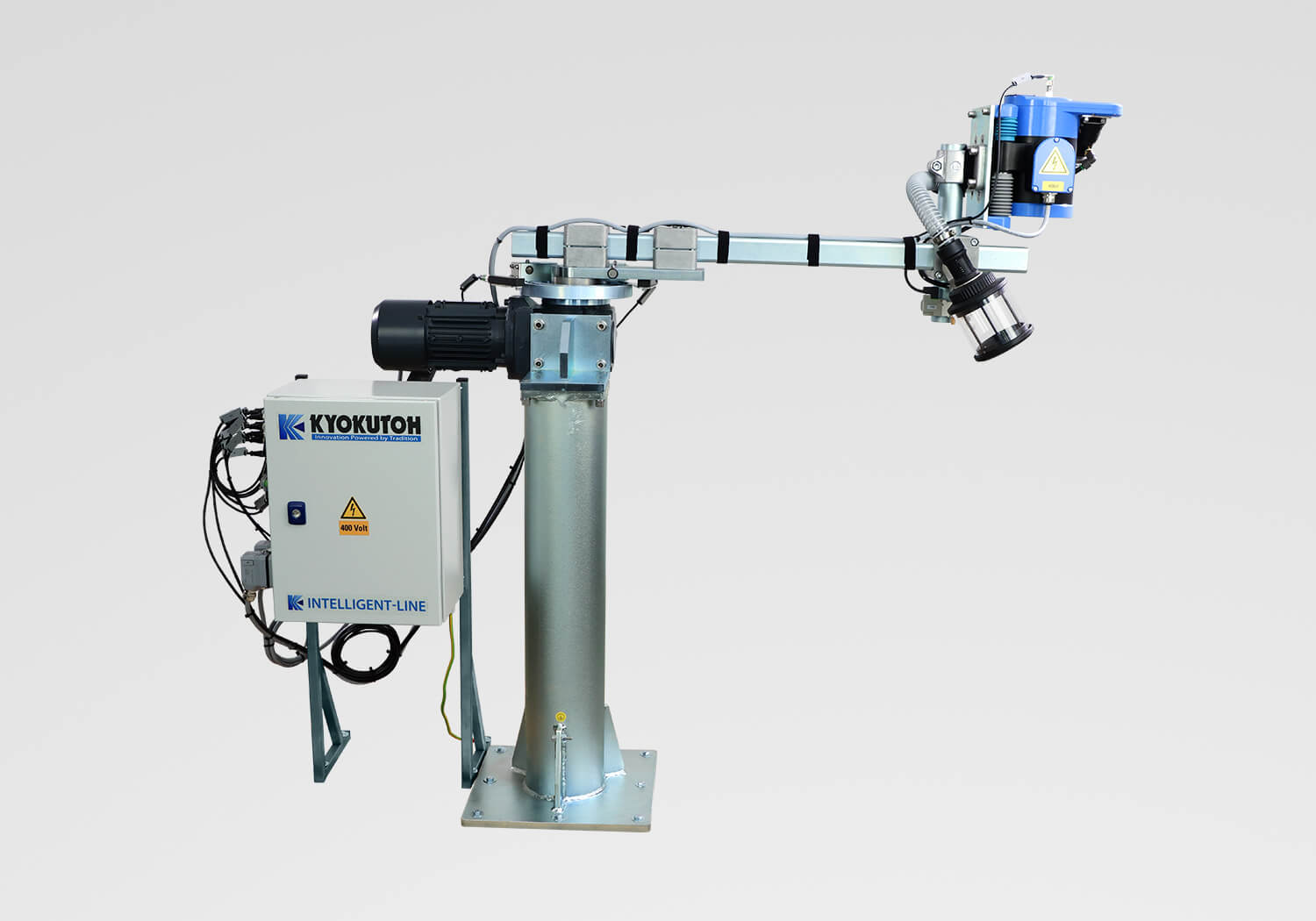

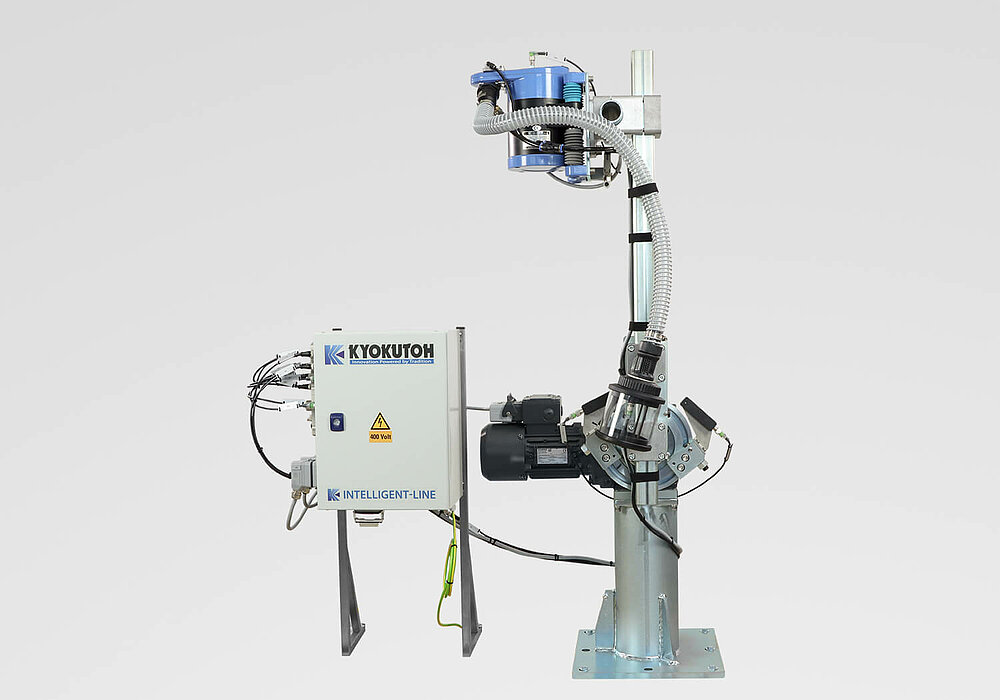

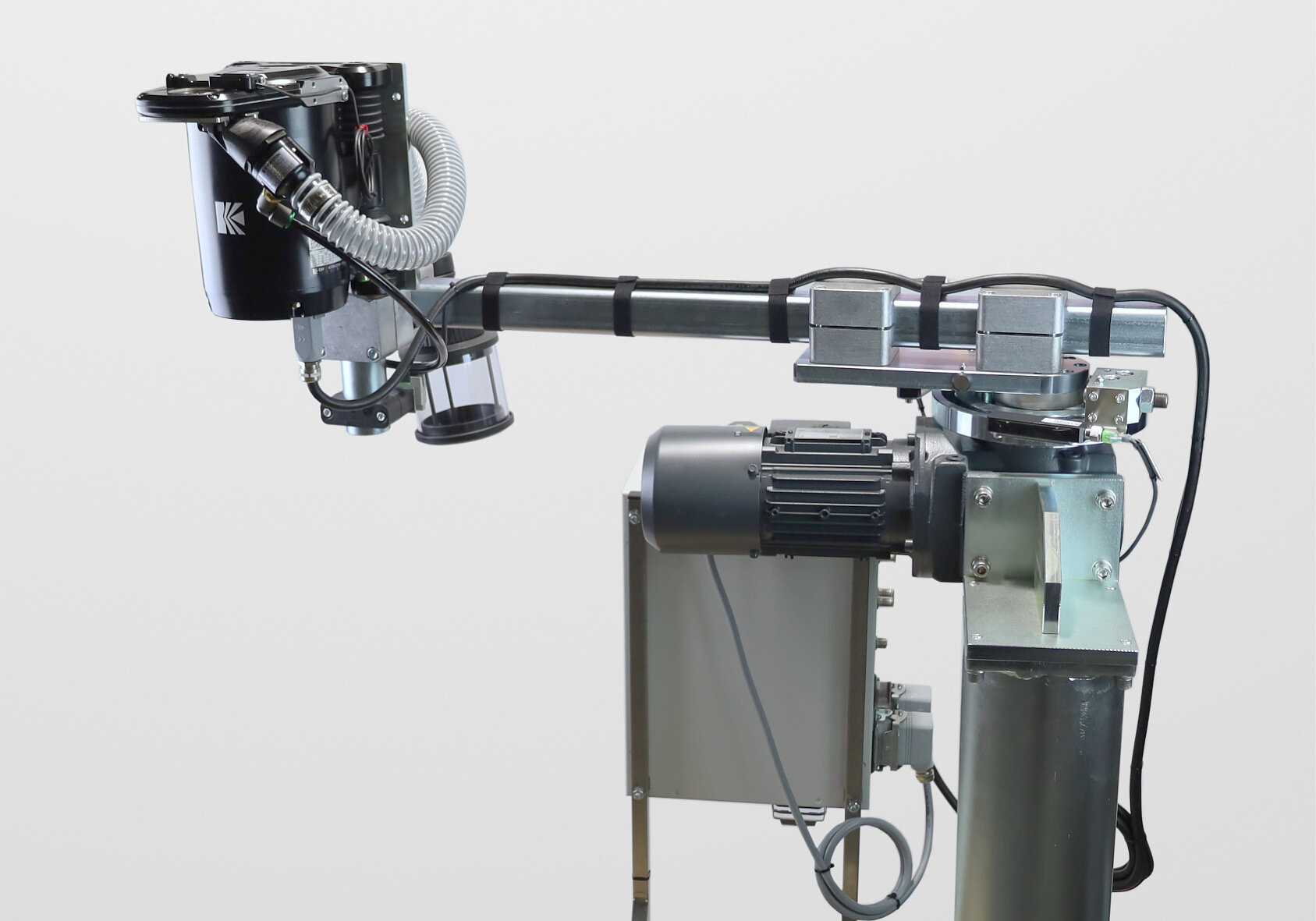

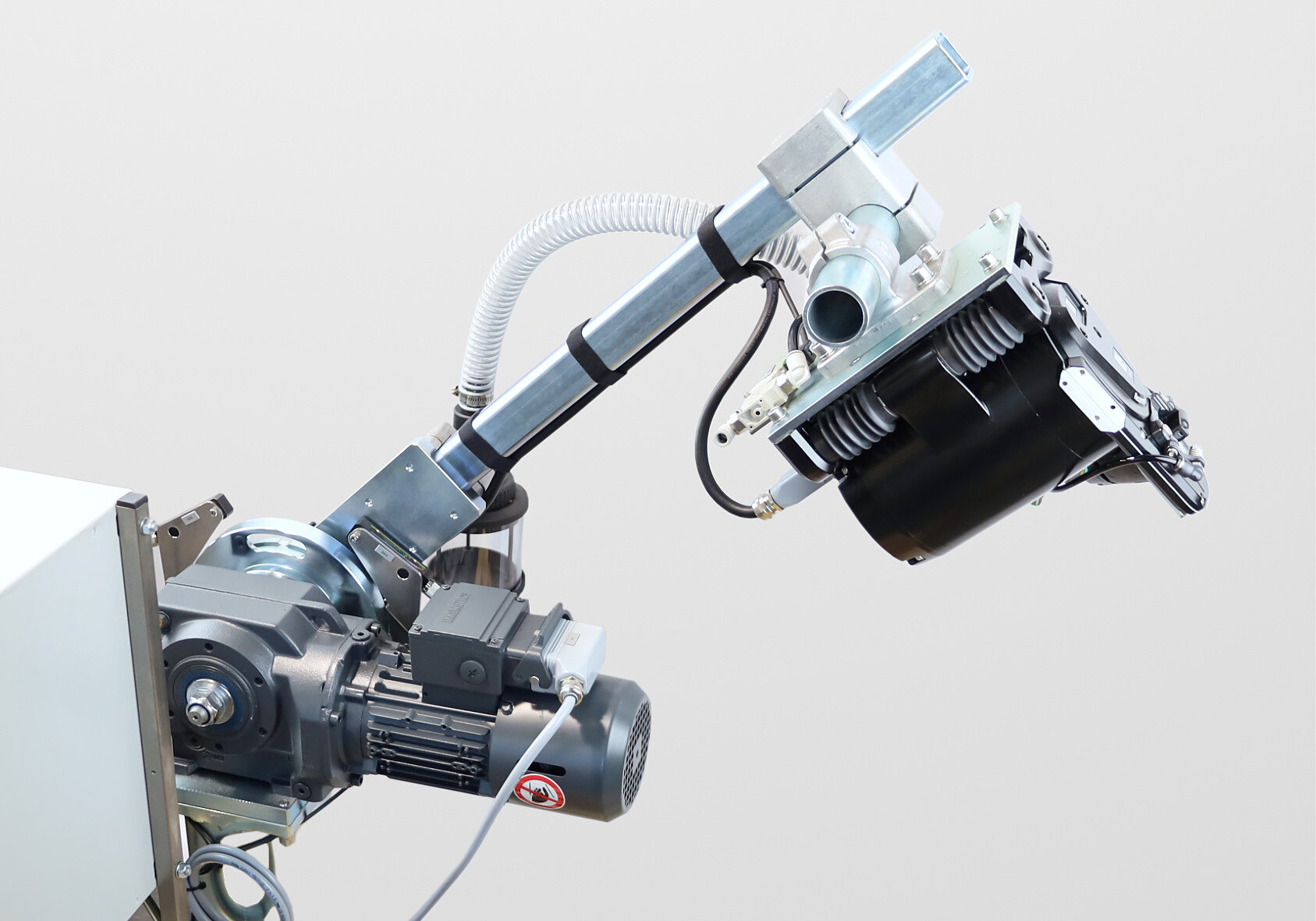

Die einschwenkbaren PLUG&PLAY Elektroden-Kappenfräser KE CDK-BAYO SEH/SEV zeichnen sich vor allem durch ihre enorme Flexibilität aus. Sie stehen sowohl für horizontale (SEH) als auch für vertikale (SEV) Ausrichtung zur Verfügung.

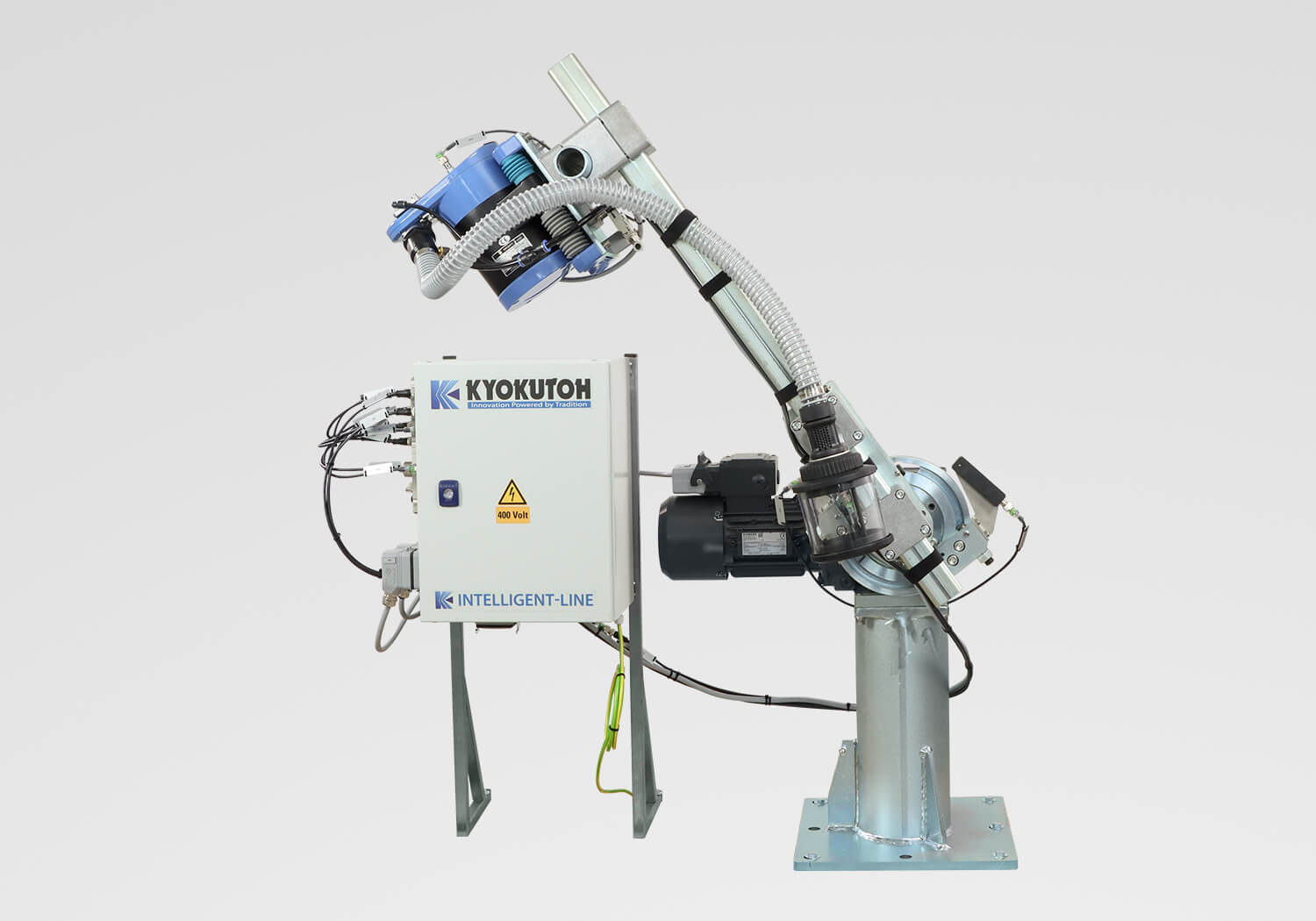

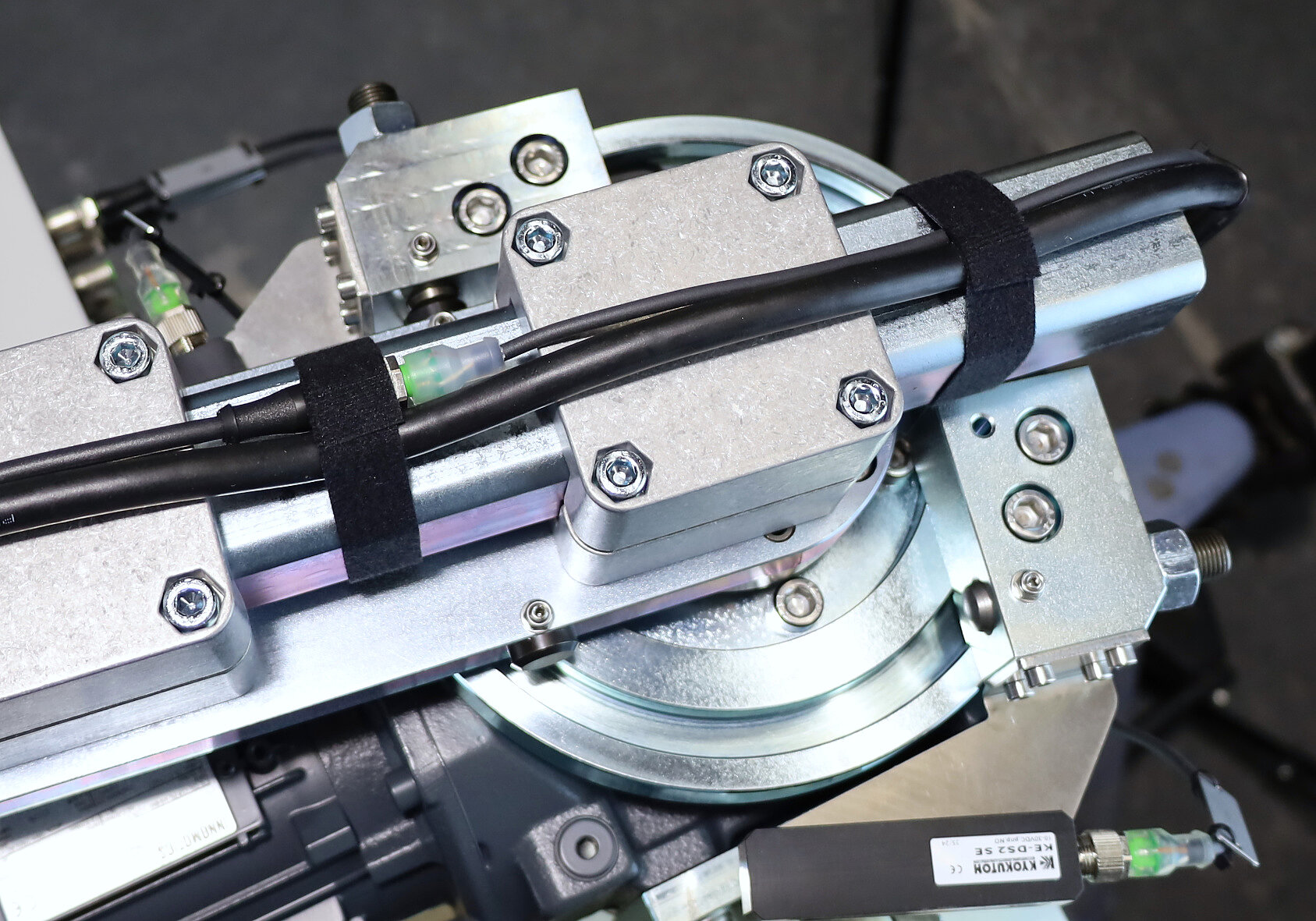

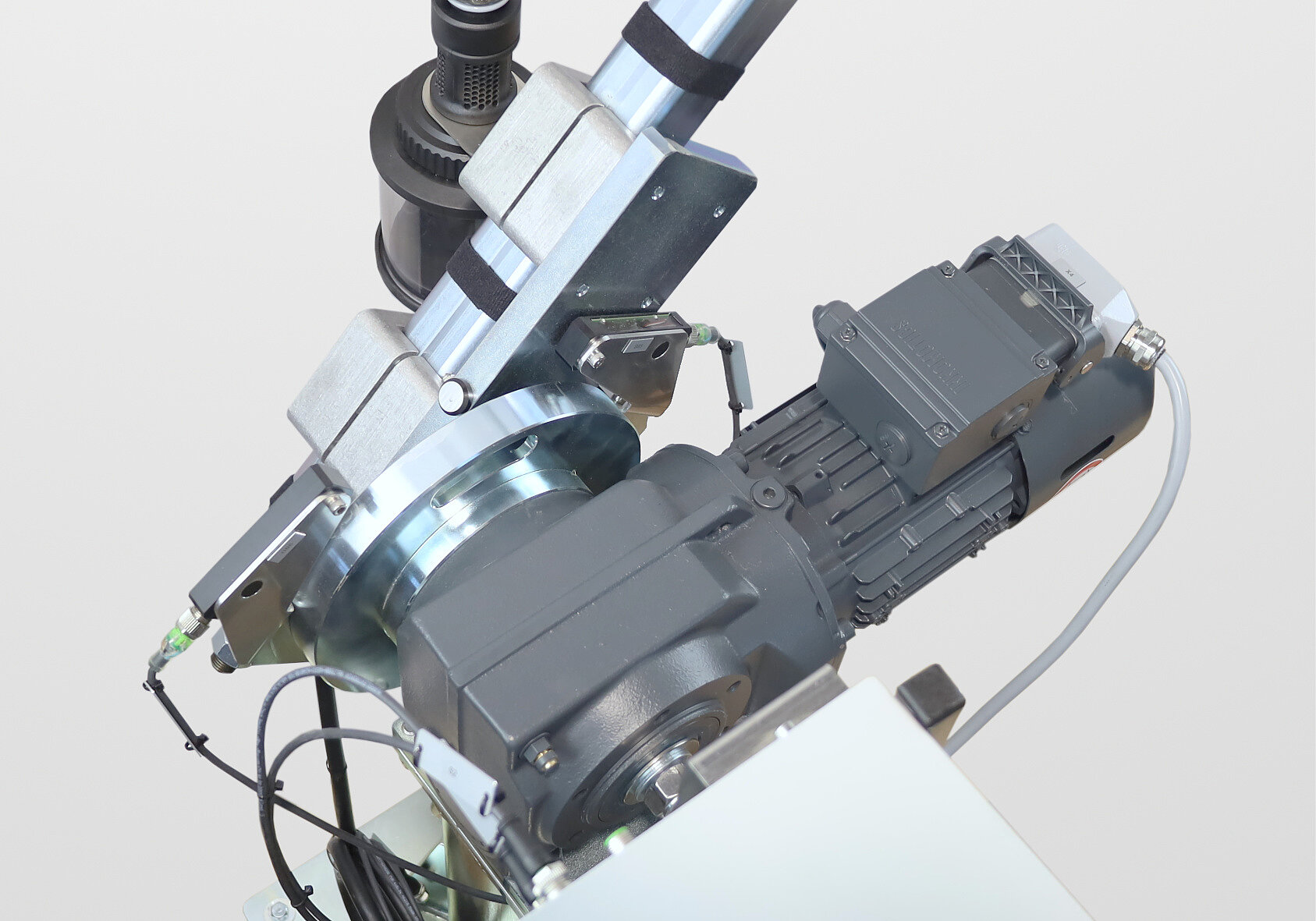

Mit einem Schwenkbereich von 60 bis zu 190 Grad kann nahezu jede Position, auf der sich eine stationäre Schweißzange befindet, angefahren werden. Durch die optionale 360 Grad Justierplatte ist der Einstellbereich des Kappenfräsers in nahezu alle Richtungen frei wählbar. Beim Einschwenken mit Hilfe des Frequenzumrichters kommt das patentierte Doppelsensorprinzip zum Einsatz. Dies bedeutet, ein schnelles Anfahren zur Zange in Highspeed, beim Passieren des zweiten Sensorpunktes wird der Lowspeed aktiviert. Dadurch wird ein sanftes Anfahren an die Zange ohne Vibrationen gewährleistet. Somit kann der Fräsprozess ohne Verzögerung beginnen.

Das System wird ab Werk vorprogrammiert und bedarf keiner zusätzlichen Programmierarbeiten an der Frequenzumrichter-Steuerungseinheit. Durch das speziell angepasste Federpaket ist ein nahezu simultaner Abtrag beim Fräsprozess gewährleistet. Die leistungsstarke Absaugeinheit sorgt für eine sichere Abführung der Späne. Für die vorgeschriebene Sicherheit ist ein integrierter Motorschutzschalter vorhanden.


Vorteile

  • PLUG&PLAY System für einfache und schnelle Inbetriebnahme

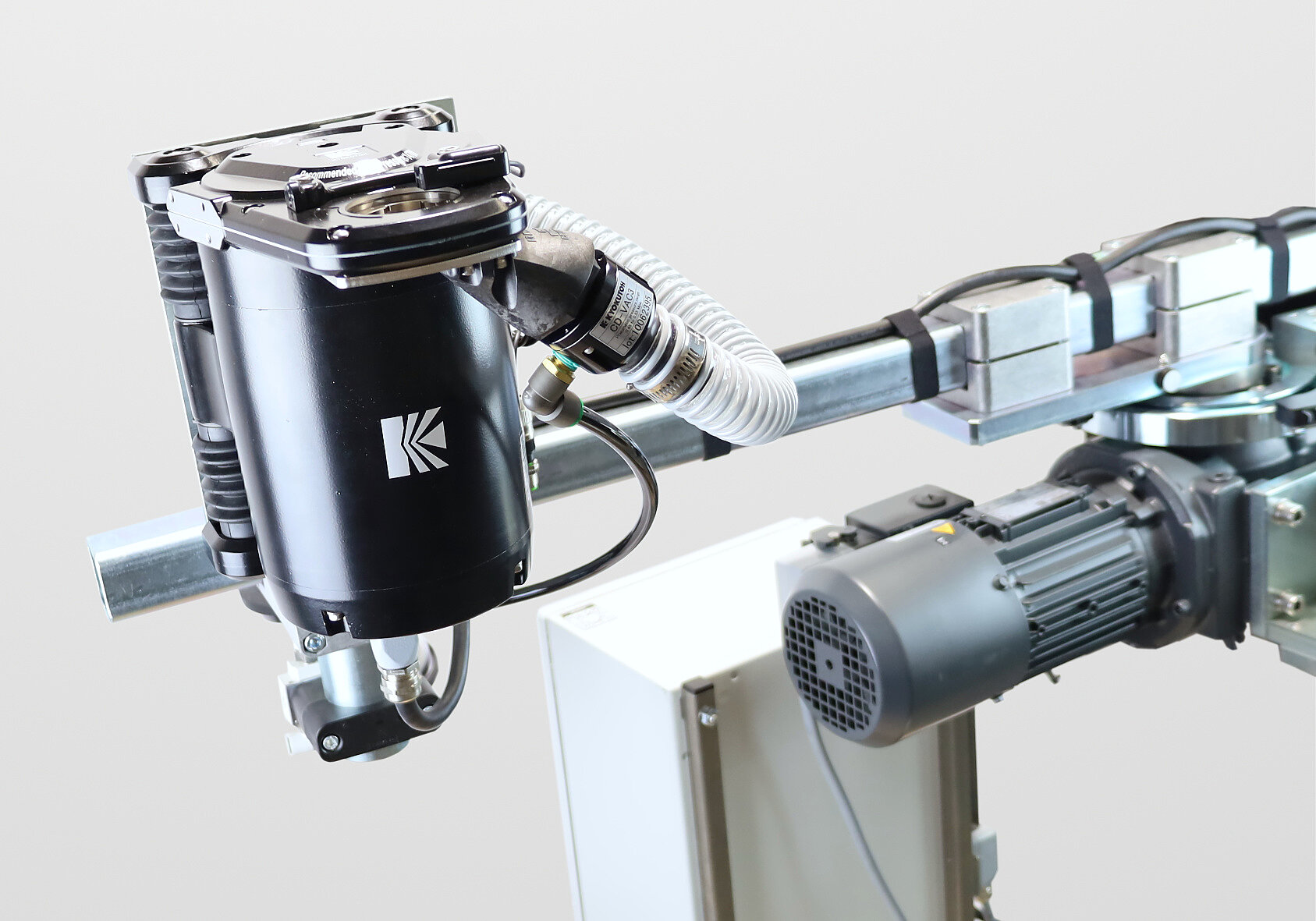

  • Bajonette-Fräswerkzeug-Aufnahme

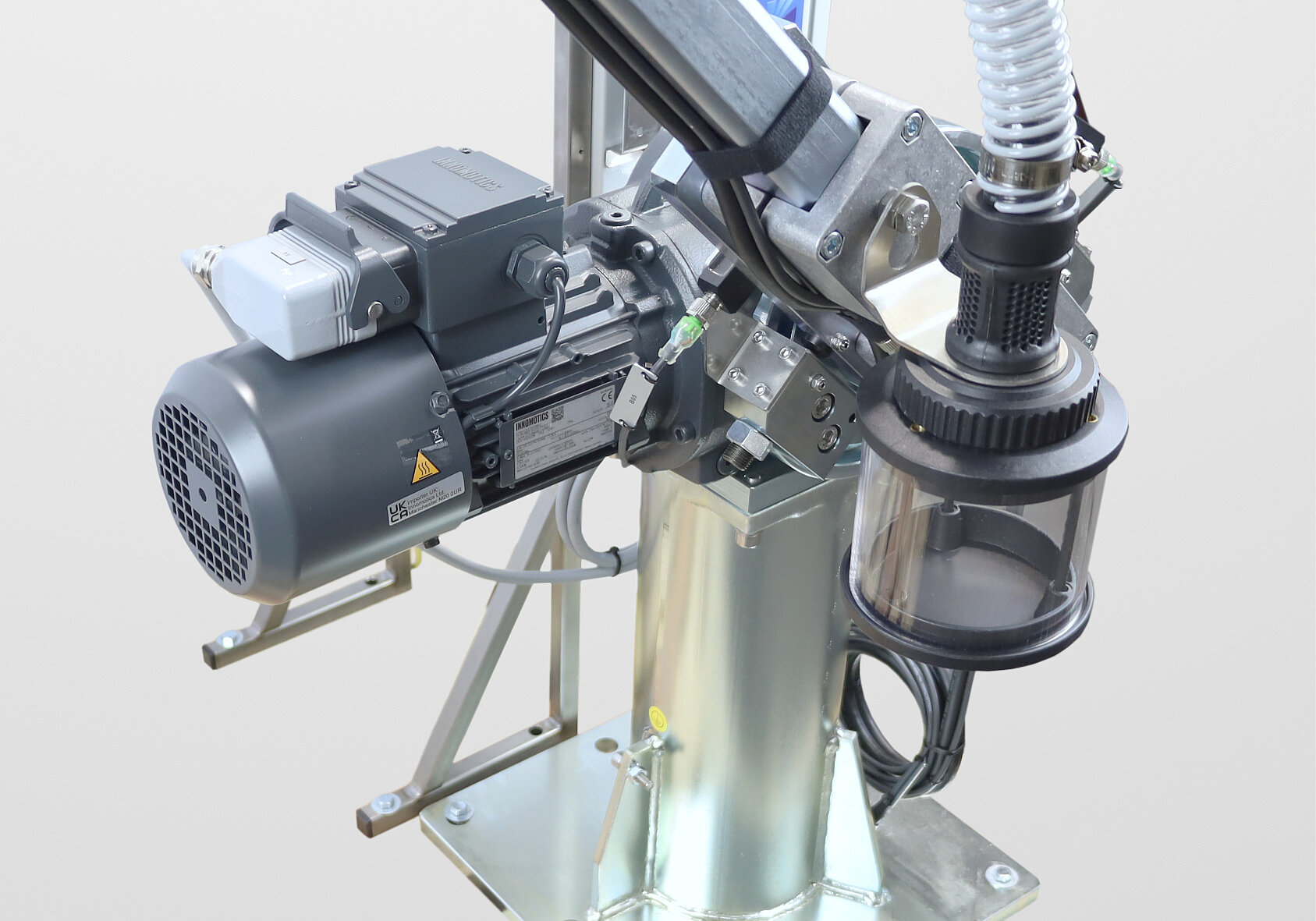

  • Span-Absaugung CVC5

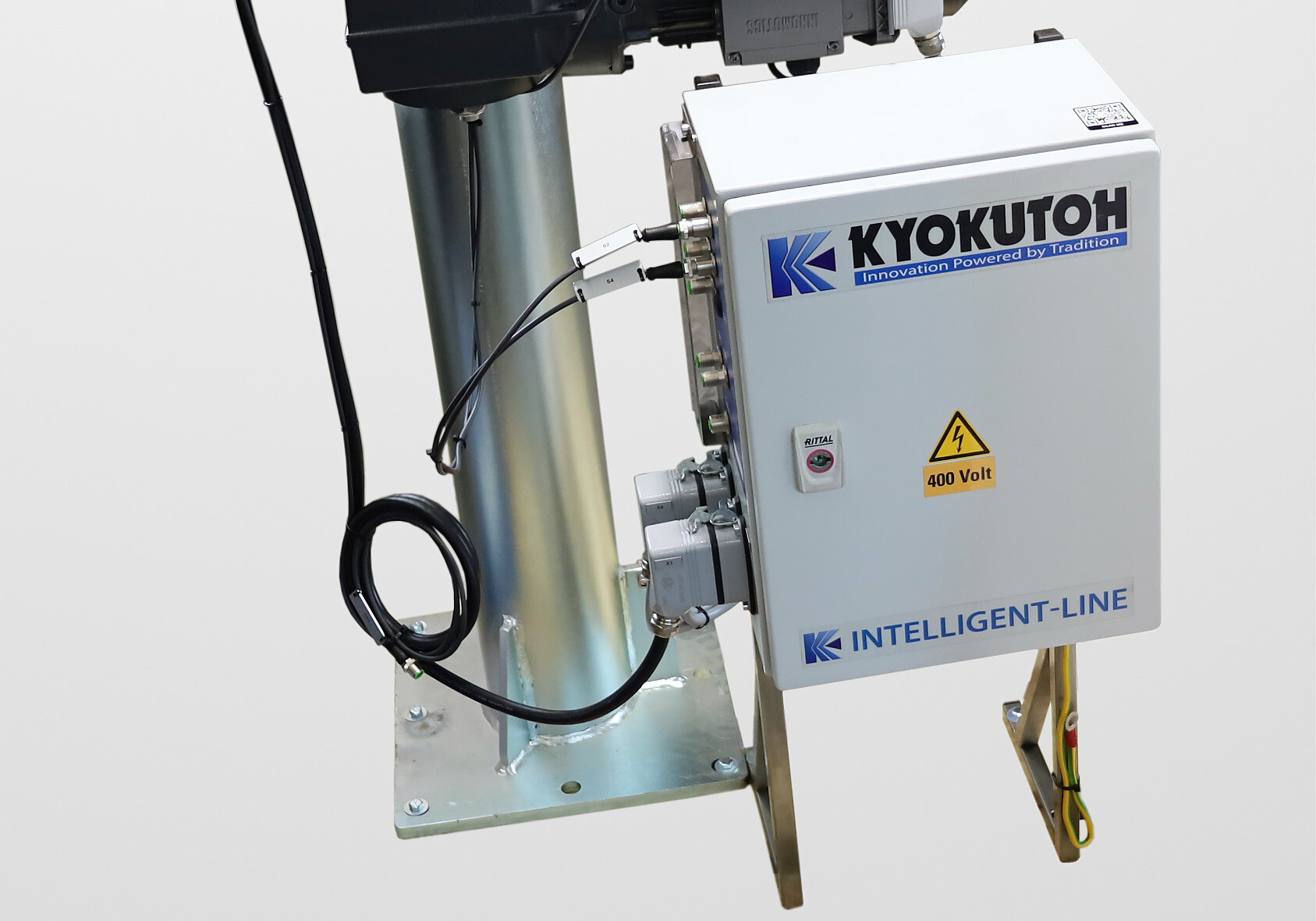

  • Integrierte Control-Box
  • Einstellbereich des Kappenfräsers ist in nahezu alle Richtungen frei wählbar

Spezifikationen

Spannung

400 V

Frequenz

50/60 Hz

Strom

2,3/2,2 A

Drehzahl

234/280 U/min

Gewicht

83 kg
